- Percobaan 3 Kondisi 7
Buatlah rangkaian multivibrator monostabil sesuai dengan gambar pada percobaan dengan kapasitor sebesar 120 uF dan resistor sebesar 6 kΩ
Percobaan 1 Kondisi 4
Percobaan 3 Kondisi 7

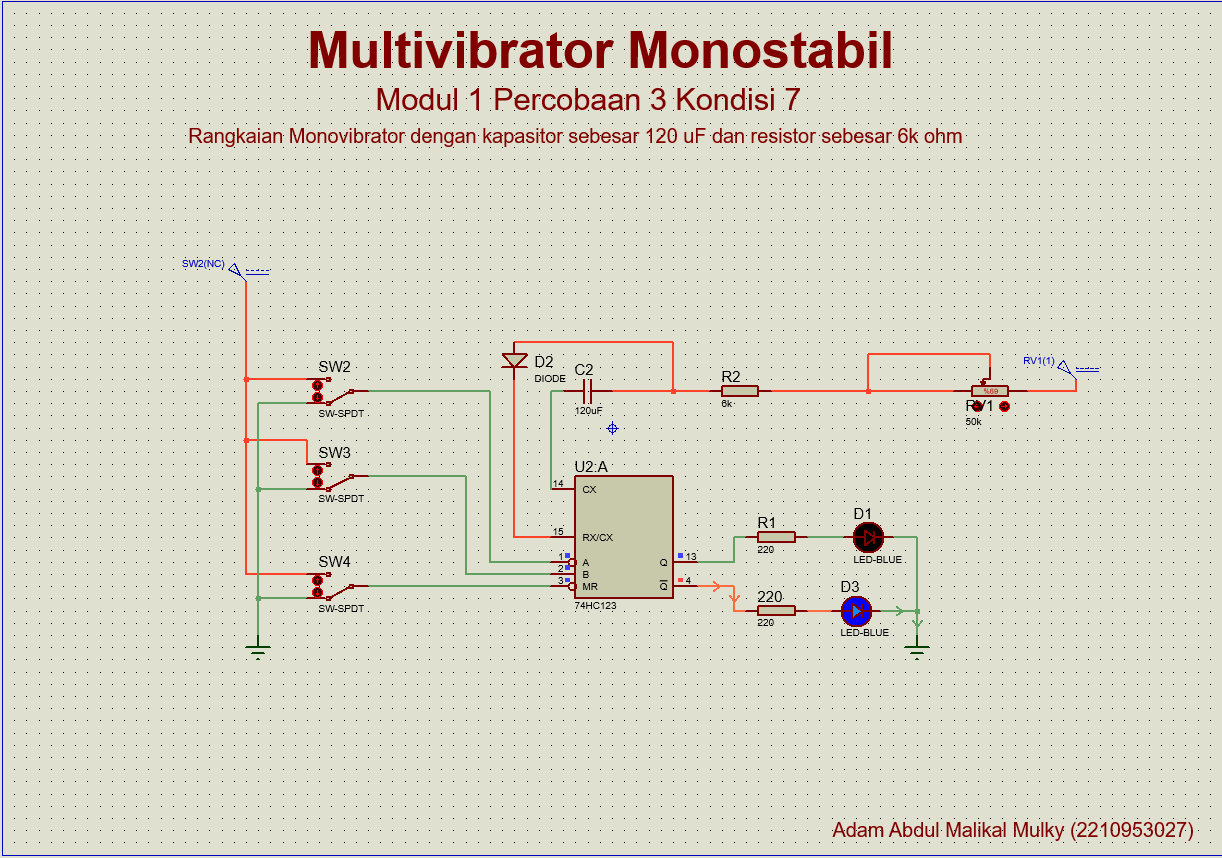

Gambar rangkaian sebelum disimulasikan
Percobaan 1 Kondisi 4
Percobaan 3 kondisi 7
Rangkaian disimulasikan
percobaan 3 kondisi 7
Prinsip Kerja Percobaan 3 Kondisi 7.
ketika input MR diberi nilai 0 lalu nilai pin A dan B diubah ubah, maka nilainya tidak terjadi apa apa pada LED. ini karenak aktifnya master reset menyebabkan output Q dipaksa tetap dalam kedaan awal yang bernilai 0. lalu saat input MR diberi nilai 1 dan nilai pin A dan B diubah ubah, maka LED Q' akan mati namun LED Q hidup. hal ini terjadi dalam selang waktu yang singkat hingga nanti LED Q' akan kembali hidup dan LED Q mati. inilah yang disebut dengan kuasi stabil yang lamanya tergantung besaran dari nilai resistor dan kapasitor.
